شارژر باتری 4 شیار هوشمند Opus مدل BT-C3100

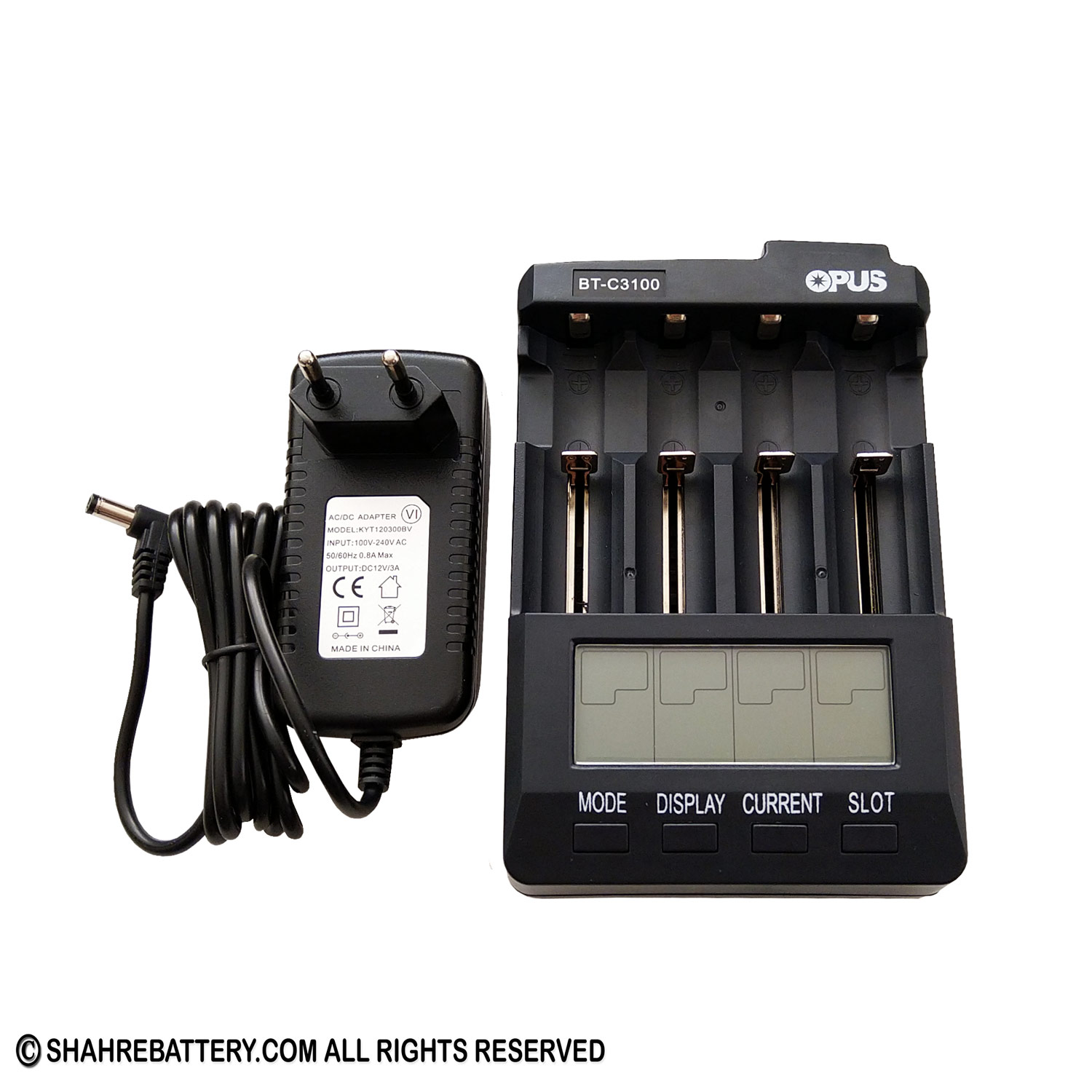

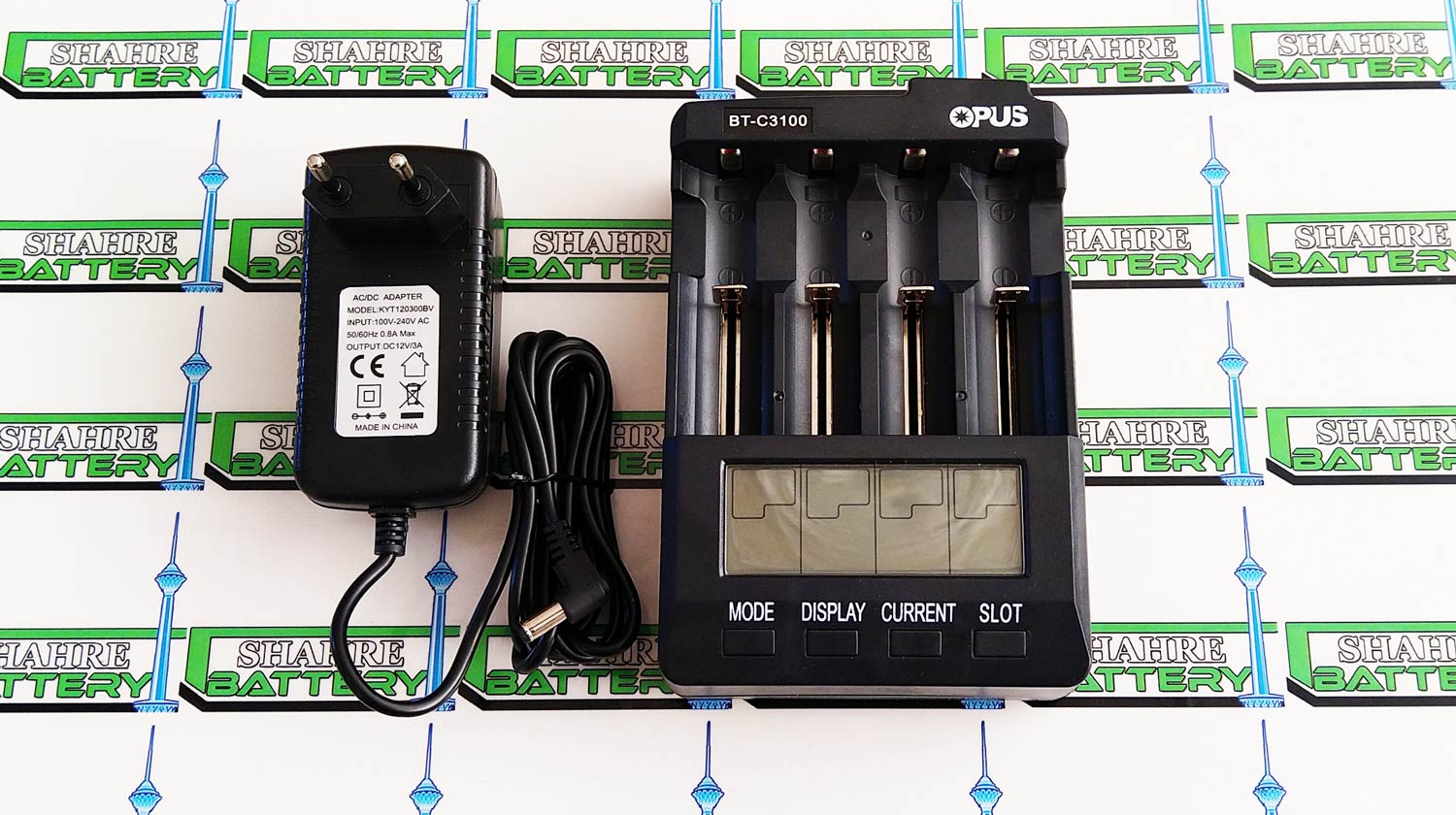

1. محتوای جعبه

– شارژر باتری BT-C3100

– آداپتور برق

– دستور العمل استفاده

2 – موارد قابل استفاده

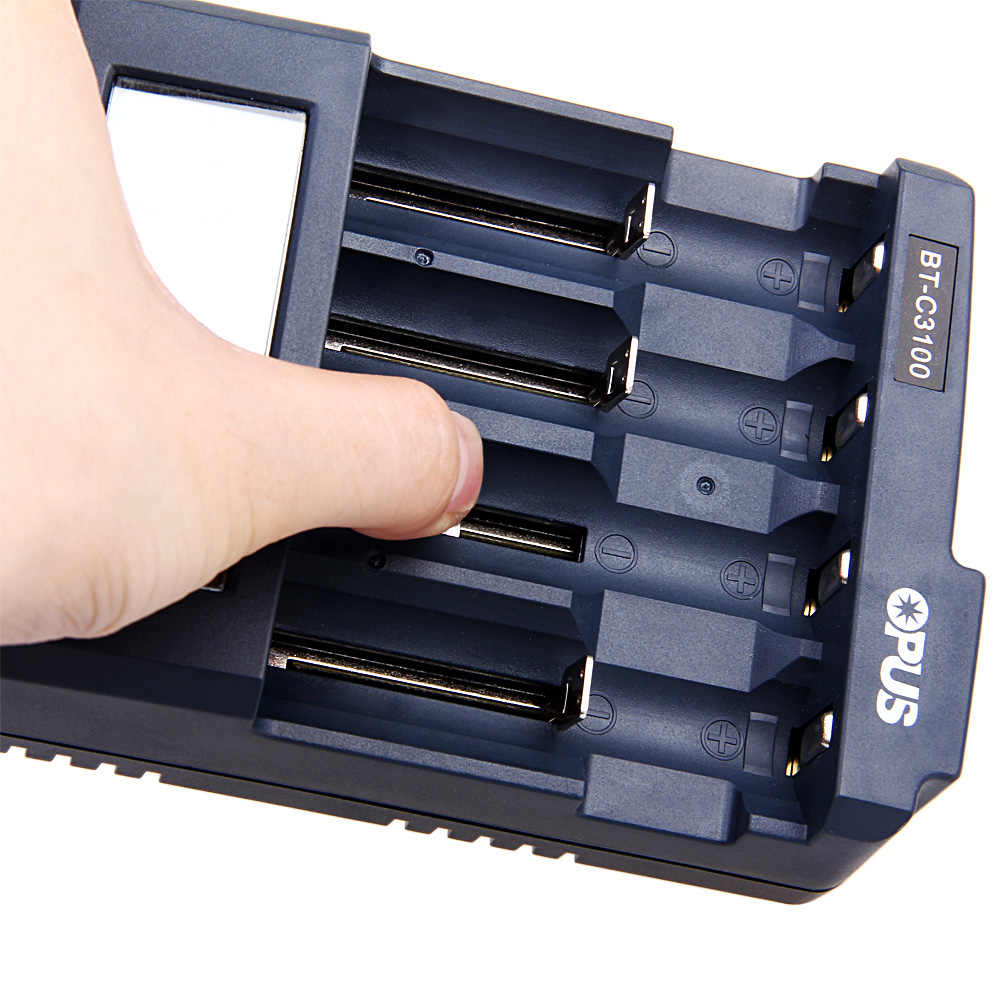

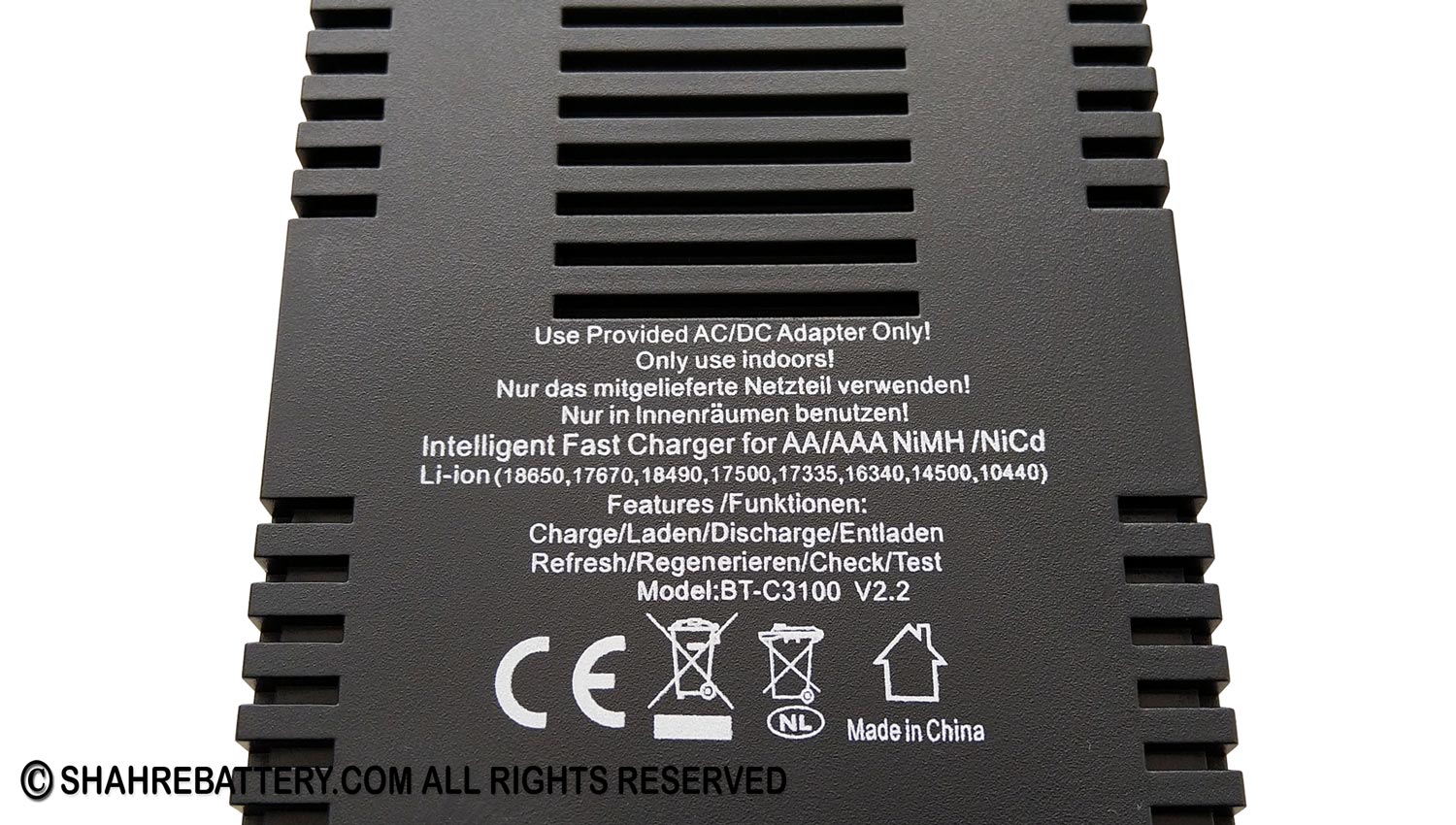

این محصول برای شارژ و تخلیه باتری های NiCd و NiMH یا باتری های قابل شارژ لیتیوم یون 3.7 ولت در سایزهای 16340، 10440، 14500، 16340، 18500، 18650، 26650، 26500 طراحی شده است. این کالا چهار اسلات مستقل را برای شارژر و دشارژر باتری های قبل شارژر فراهم می کند. از قابلیت های این شارژر تست حداکثر ظرفیت قابل شارژر باتری ها می باشد. هر اسلات شارژ دارای نمایشگر مخصوص به خود برای نمایش موارد مختلف است اطلاعاتی مانند جریان شارژ، ولتاژ باتری، ظرفیت شارژ، مقاومت داخلی باتری و زمان شارژ سپری شده.

جریان شارژ را می توان برای 200 میلی آمپر، 300 میلی آمپر، 500 میلی آمپر انتخاب کرد. 700 میلی آمپر و 1000 میلی آمپر (اگر فقط از1 اسلات استفاده شود) را انتخاب کرد. جریان شارژ پیش فرض 500 میلی آمپر است. جریان تخلیه را می توان بین 200 میلی آمپر، 300 میلی آمپر، 500 میلی آمپر ، 700 میلی آمپر و 1000 میلی آمپرانتخاب کرد. جریان تخلیه پیش فرض 500 میلی آمپر است.

دستور العمل های ایمنی
ایمنی باتری
منبع تغذیه
عملیات
انتخاب حالت
انتخاب اسلات
حفاظت از گرمای بیش از حد
دستور العمل های ایمنی

3.1 ایمنی محصول

–  محصول نباید در معرض عوامل مکانیکی قابل توجهی قرار گیرد کرنش یا ارتعاشات قوی   محصول باید در برابر میدان های الکترومغناطیسی محافظت شود، میدان های الکتریکی ساکن، دمای شدید، نور مستقیم خورشید و مرطوب

– دستورالعمل سازنده برای باتری های مربوطه قبل از شارژ شدن باید رعایت شود.

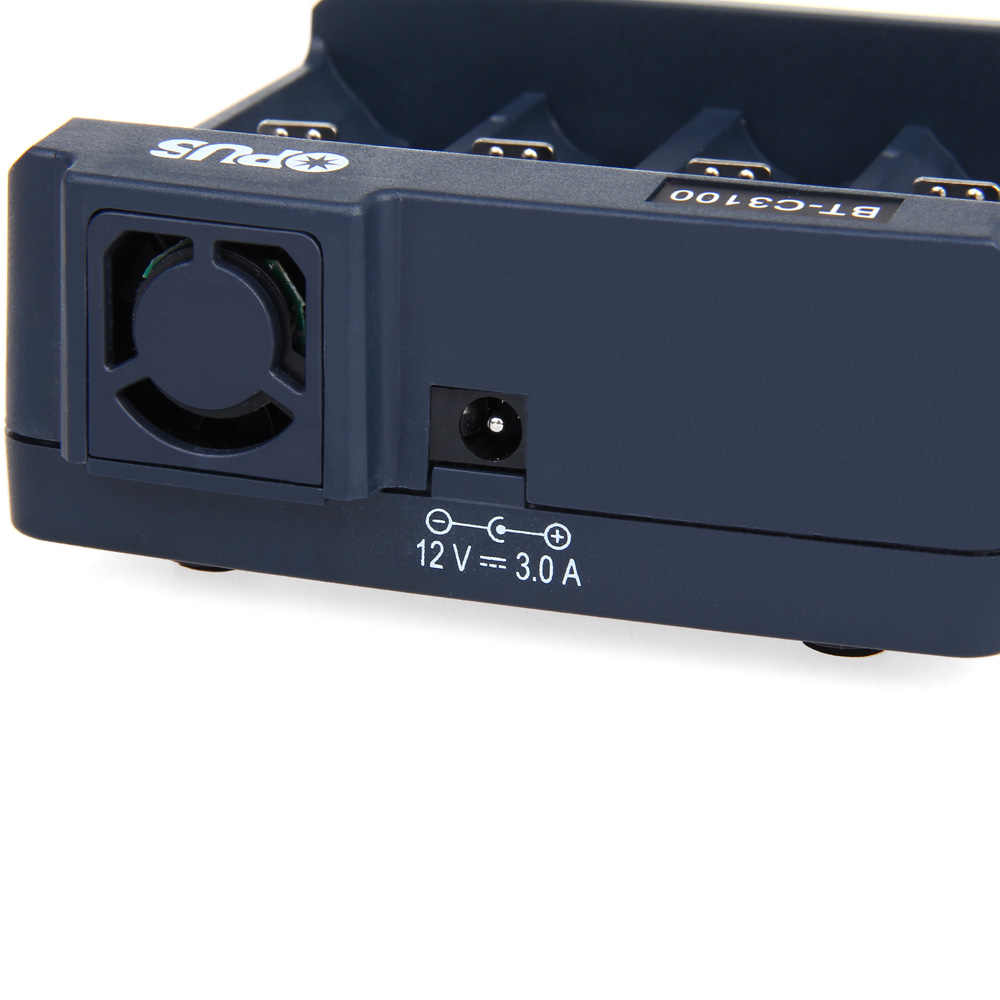

– محصول نباید بلافاصله در صورتی که از یک محیط سرد به یک محیط گرم آورده می شود استفاده شود. رسیدن آب به دستگاه موجود خرابی آن می شود. هنگام کار با شارژر، تهویه کافی ضروری است. هرگز شیارهای تهویه شارژر به خصوص قسمت جلوی فن خنک کننده را نپوشانید، قسمت جلوی فن برای تهویه مناسب باید حداقل 8 سانتی متر فضای باز آزاد داشته باشد.

– لطفا احتیاط کنید! در دماهای محیط بیش از 35 درجه سانتیگراد ، نرخ جریان شارژ را بیش از 0.5 آمپرتنظیم نکنید. اگر جریان شارژ بالاتری اعمال شود، دمای باتری به راحتی بالا می رود.

ایمنی باتری

– هنگام قرار دادن باتری ها باید قطبیت صحیح را رعایت کرد.

– هرگز باتری های غیر قابل شارژ، باتری های قلیایی قابل شارژ (RAM)، باتری های سرب اسیدی نباید با این دستگاه شارژ شوند تولید ، در صورت انجام این عمل خطر انفجار وجود دارد.

– اگر از دستگاه استفاده نمی شود، باتری ها باید از دستگاه خارج شوند مدت زمان طولانی ماندن باتری در دستگاه موجب نشت اسید موجود در باتری شده و در صورت تماس با پوست موجود سوختگی می شود. در صورت مشاهده این موضوع از دستکش های محافظ مناسب برای دست زدن به باتری ها استفاده کنید.

– باتری ها باید دور از دسترس کودکان نگهداری شوند. باتری ها نباید در اطراف پرداکنده شوند، چراکه ممکن است توسط کودکان و یا حیوانات خانگی بلعیده شوند.

– باتری ها نباید باز یا اتصال کوتاه یا در آتش پرتاپ شوند. هرگز باتری های غیر قابل شارژ را شارژ نکنید، چراکه خطر انفجار وجود دارد.

منبع تغذیه

5. منبع تغذیه

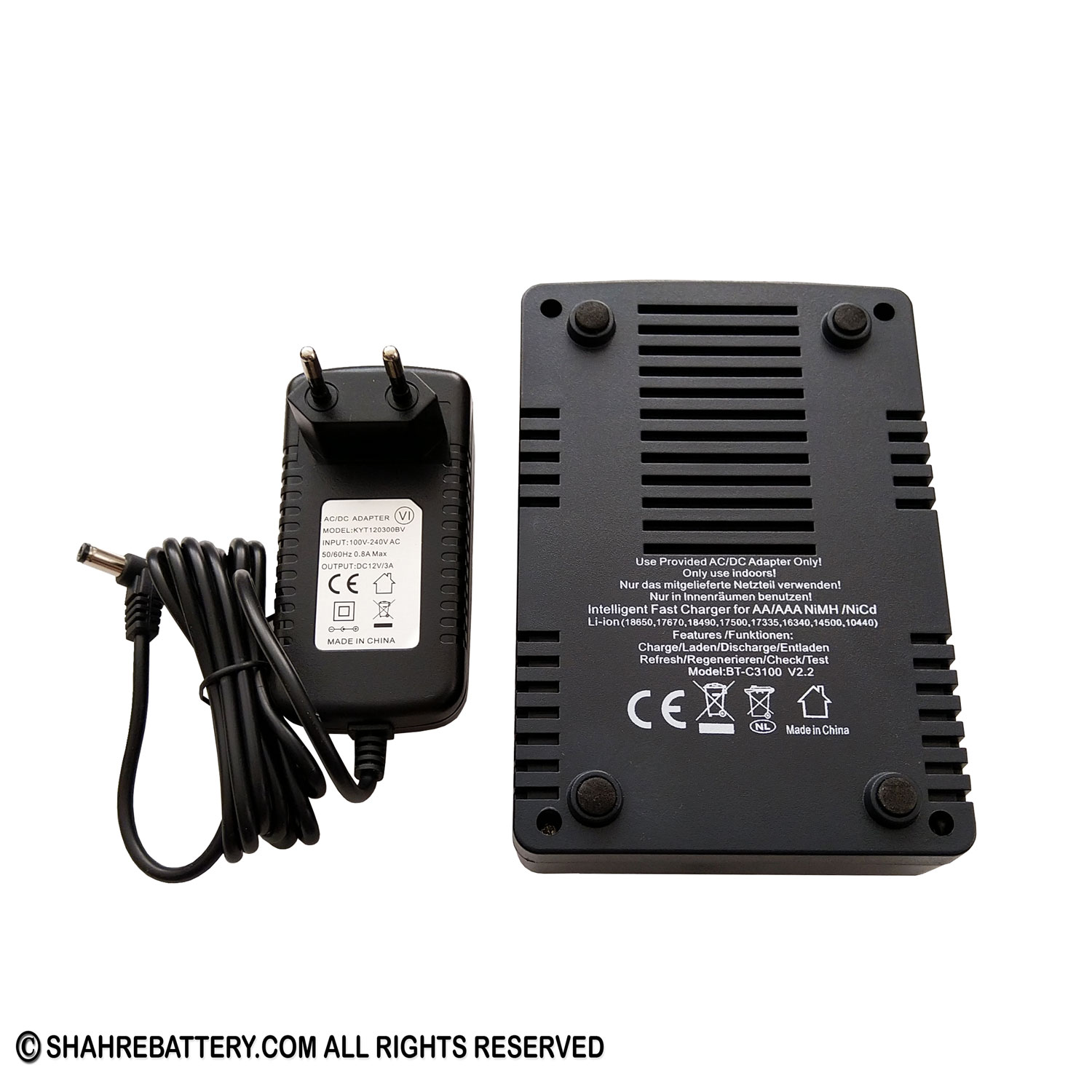

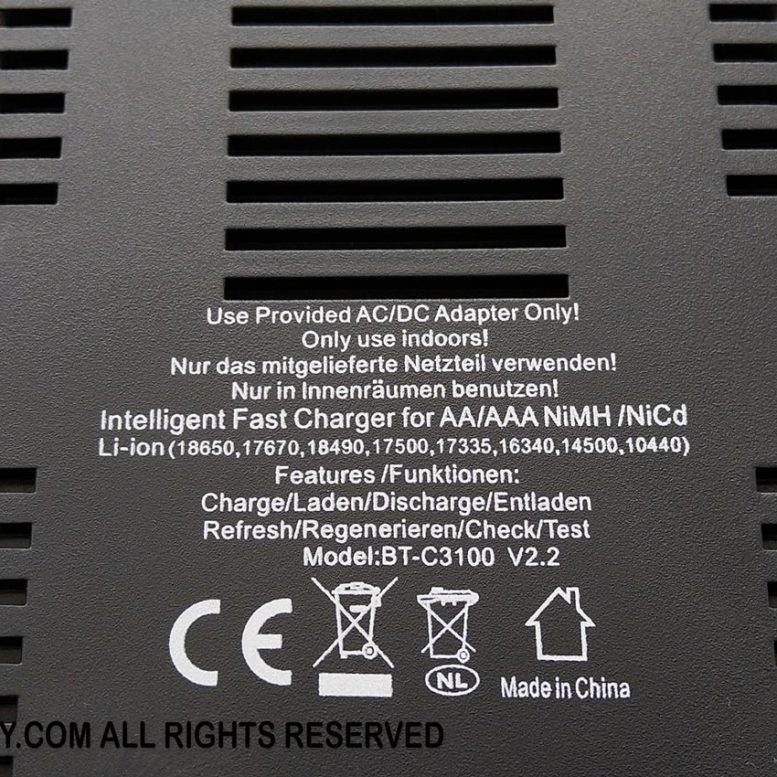

آداپتور ارسالی همراه کالا ، شارژر مناسب دستگاه می باشد. در صورت نیاز به استفاده از آداپتور برق دیگر، لطفاً توجه داشته باشید آداپتور جایگزین دارای دوشاخه قطبیت صحیح باشد. همچنین لطفا توجه داشته باشید که منبع تغذیه باید بتواند حداقل جریان 3.0 آمپر را تامین کند. ضعیف بودن آداپتور برق می تواند منجر به کار نامناسب دستگاه شود. تا زمانی که باتری در در هیچ کدام از اسلات ها نباشد بر روی LCD اسلات کلمه null  نمایش داده می شود.

عملیات

6. عملیات

هنگامی که یک باتری قابل شارژ وارد می شود، ولتاژ فعلی آن (برای به عنوان مثال، “1.12v”) به مدت 3 ثانیه نمایش داده می شود، سپس در 3 ثاینه بعدی 500 میلی آمپر که جریان شارژر پیش فرض دستگاه است نمایش داده می شود. اگر دکمه MODE یا CURRENT فشار داده نشود پس از 6 ثانیه، فرآیند شارژ شروع خواهد شد. در طول 6 ثانیه اول، اگر هر دکمه ای فشار داده شود، دستگاه 10 ثانیه دیگر قبل از اعمال تنظیمات جدید اسلات منتظر خواهد ماند. زدن دکمه “SLOT” قبل از اتمام این 10 ثانیه باعث تایید تنظیمات شده و دیگر نیازی به منتظر ماندن تا اتمام 10 ثانیه نیست. تمام باتری های دیگر را می توان به همین ترتیب کنترل کرد. بنابراین هر کدام از باتری ها می تواند تنظیمات مستقل و خاص خود را داشته باشند. در حالی که حالت تنظیمات اسلات باتری در جریان باشد (چشمک زدن LCD مربوط به اسلات)، و باتری بعدی جدید در دستگاه قرار داده شود ، سپس هر دو نمایشگر اسلات باتری به حالت چشمک زن در می آیند، به این معنی که هر گونه تغییر در تنظیمات برای همه باتری ها در حالت فعال بودن تنظیمات اعمال خواهد شد.

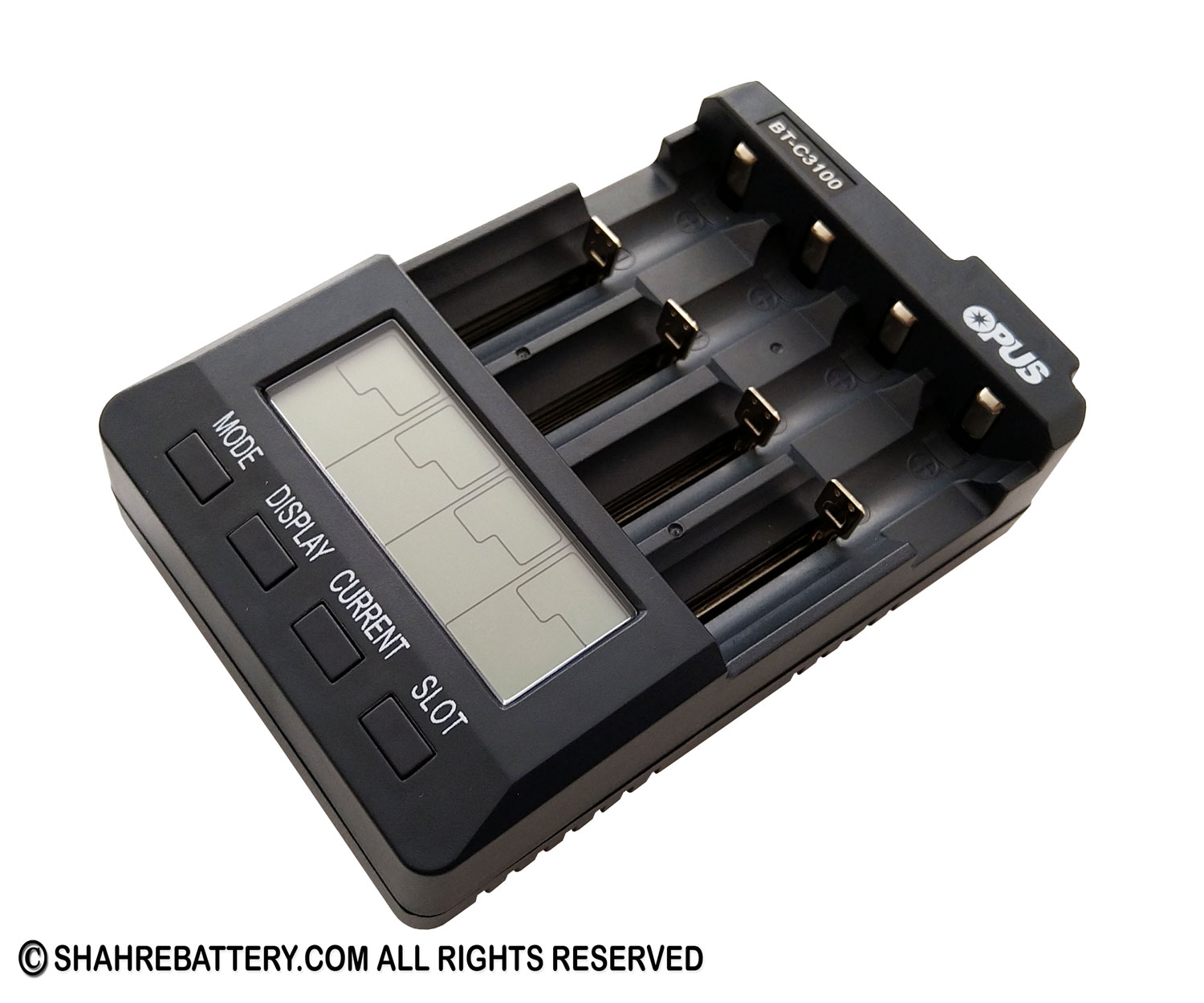

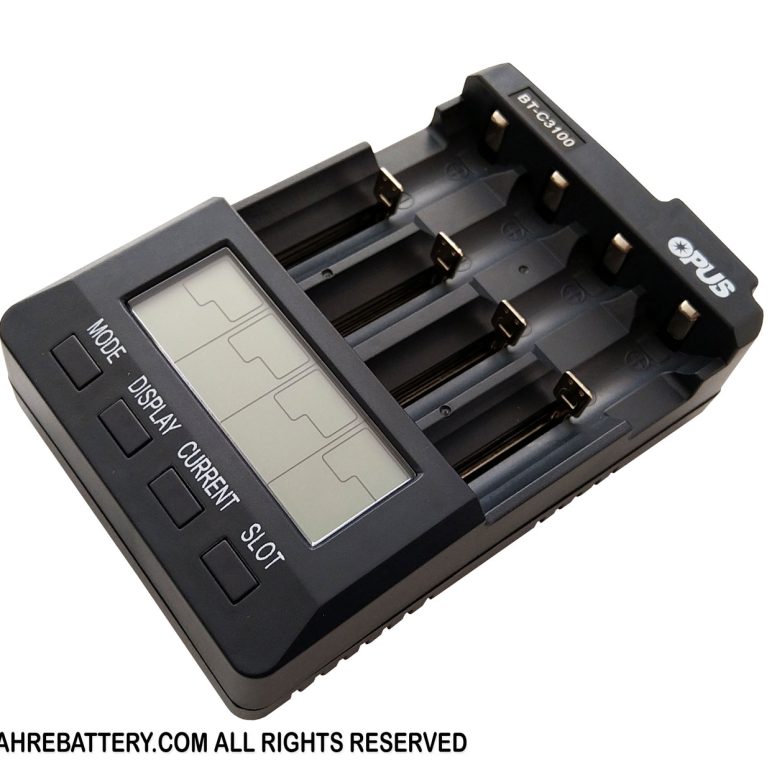

پس از شروع حالت کار دستگاه، جریان شارژ دیگر تغییر نمی کند مگر اینکه تنظیمات آن تغییر کند یا باتری از شارژر جدا شده و مجدد در دستگاه قرار داده شود. در حالت عادی کار، اگر هیچ اسلات خاصی انتخاب نشده باشد با فشار دادن دکمه SLOT، MODE، CURRENT و DISPLAY اطلاعات مربوط به هر 4 اسلات به طور همزمان نمایش داده می شود. اگر تنظیمات خاص و متفاوت یا حالت نمایش تکی برای اسلات خاصی مورد نظر است، دکمه SLOT را فشار دهید اسلات را انتخاب و سپس “Mode” یا “Display” را فشار دهید تا کار یا نمایش مورد نظر خود را انتخاب کنید.

انتخاب حالت

6.1 انتخاب حالت

دکمه “MODE” را به مدت 2 ثانیه فشار داده و نگه دارید تا حالت کار را برای هر 4 اسلات بتوان انتخاب کرد. دکمه “MODE” را متعاقبا فشار دهید تا بین حالت های کار «Charge»، «Discharge»، «Test»، «Quick Test» و حالت «Discharge Refresh» جا به جا شده و حالت مورد نظر را انتخاب کرد. زمانی که حالت کار اسلات خاصی نیاز به تغییر داشته باشد، دکمه SLOT را برای انتخاب اسلات دلخواه فشار داده و سپس دکمه MODE را برای انتخاب حالت کار بزنید.

6.2 انتخاب فعلی

در 6 ثانیه اول پس از قرار دادن باتری یا بلافاصله پس از روشن کردن شارژر ، دکمه “CURRENT” را فشار دهید تا جریان شارژ مورد نظر را برای باتری که در دستگاه قرارد داده اید انتخاب کنید. پس از شروع به کار و تنظیم اولیه در صورتی که نیاز به تغییر تنظمات باشد ، باید باتری قابل شارژر از دستگاه جدا و مجددا در دستگاه قرار داده شود. جریان دشارژر هم مساوری جریان شارژر انتخابی خواهد بود.

6.3 نمایش دکمه “DISPLAY”

باهر بار فشار دادن دکمه DISPLAY اطلاعات مربوط به ولتاژ ، جریان شارژ یا دشارژ ، زمان سپری شده و … را نشان داده می شود.

انتخاب اسلات

6.4 انتخاب اسلات “SLOT”

این دکمه برای انتخاب اسلات های مورد نظر برای حالت های مختلف کار استفاده می شود. فشار دادن دکمه SLOT باعث انتخاب اسلات مورد نظر برای شروع عملیت میشود. به این صورت که با یک بار زدن اسلات 1 ، دو بار اسلات 2 ، سه بار اسلات 3 ، چهار بار اسلات 4 ، 5 بار هر 4 اسلات باهم انتخاب می شوند . و دفعه ششم باعت خروج از حالت انتخاب اسلات ها می شود.

حفاظت از گرمای بیش از حد

7. حفاظت از گرمای بیش از حد

هنگامی که شارژر با جریان بالا کار می کند، گرمای زیادی در داخل شارژر تولید می شود. برای حفظ کیفیت باتری ها و سلامت شارژر پایین ماندن دما بسیار مهم است. شارژر BT-C3000 مجهز به سیستم خنک کننده کنترل دما می باشد .زمانی که دمای داخلی کمتر از 40 درجه سانتیگراد باشد، فن دستگاه خاموش خواهد شد و هنگامی که دمای داخلی یا دمای باتری بیش از 40 درجه سانتیگراد باشد، فن روشن می شود.

با طراحی مدار شارژ بهبود یافته دستگاه، برای باتری های با کیفیت خوب و امپدانس پایین، گرمای ایجاد شده روی باتری در طول فرآیند شارژ تقریباً غیر قابل توجه است. با این حال در طول آخرین مرحله شارژ برای باتری های Ni-Cd یا Ni-Mh، زمانی که شارژر باتری تقریبا پر شده است، باتری ها می توانند داغ شوند. که این مورد طبیعی است. در صورتی که جریان شارژر بالا  که اعمال شود ، گرمای بیشتری ایجاد می شود. اگر درجه حرارت باتری بیش از 60 درجه سانتیگراد توسط سنسور های دستگاه تشخصی داده شود، قابلیت محافظت برای دمای بیش از حد دستگاه فعال شده و جریان شارژر یا دشارژر را به طور خودکار برای هر 4 اسلات متوقف می کند.  فرآیند شارژ یا دشارژ تنها در صورتی مجددا شورع می شود که دمای باتری به زیر 40 درجه سانتیگراد برسد.

8 . حالت های دستگاه و نمایشگر

8.1 حالت های دستگاه

Charge Mode : باتری های قابل شارژ تا حد اکثر ظرفیت خود شارژ می شوند. میزانی که باتری شارژر شده به صورت mAH نمایش داده می شود. برای باتری های Ni-MH یا Ni-Cd ، پس از اتمام حالت شارژ، یک جریان شارژر (حدود 10 میلی آمپر) بر روی باتری اعمال خواهد شد. برای باتری های Li-ion، هنگامی که حالت شارژ کامل باشد، این جریان اعمال نخواهد شد. هنگامی که ولتاژ باتری لیتیوم یون از 4.0 ولت کمتر می شود، شارژر فعال شده تا باتری را به ولتاژ  4.2 ولت برساند.

Discharge Mode : برای کاهش شارژر باتری استفاده می شود. این مورد باتری ها را بسته به جنس آن تا یک ولتاژ پیش فرض تخلیه می کنند ( برای باتری های Ni-Cd و Ni-Mh ولتاژ پیش فرض 0.9 ولت و برای باتری های Li-ion این ولتاژ 2.8 ولت می باشد) . هنگامی که دشارژر پایان می یابد، میزان ظرفیتی که دشارژر شده به صورت mAH نمایش داده می شود. همچنین قابلیت Trickle charge از دشارژر بیش از حد باتری جلوگیری می کند.

Discharge Refresh Mode: این حالت پس از تکیمل شدن حداکثر ظرفیت قابل شارژر هر باتری در هر اسلات را نمایش می دهد . همچنین در این حالت به صورت مداوم باتری شارژ و دشارژ می شود تا برای حداکثر ظرفیت خود بهینه شود. باتری های قابل شارژ قدیمی یا باتری های قابل شارژ که برای مدت طولانی استفاده نشده است می توانند به ظرفیت طراحی شده خود تا حدود بازگردانده شوند. این روند بسته به انتخاب جریان شارژ و امپدانس باتری، می تواند ده ها ساعت ویا حتی چند روز قبل از تکمیل طول بکشد. Discharge Refresh Mode زمانی به اتمام می رسد که سه سیکل باتری شارژر و دشارژر شود. پس اتمام این حالت حداکثر ظرفیت هر باتری به صورت mAH نمایش داده می شود.

Test mode : این حالت ظرفیت فعلی باتری را بررسی میکند. حداکثر ظرفیت باتری با دشارژر کردن باتری در حالتی که آن پر می باشد مشخص می شود. اگر حداکثر ظرفیت بسیار کمتر از ظرفیت نامی ( طراحی شده ) باشد ، باتری قابل استفاده نیست و باید با باتری نو جایگزین شود.

Quick Test mode : در این حالت دستگاه مقاومت درونی باتری را با اعمال بار و جریان روی باتری و اندازه گیری افت ولتاژ مشخص می کند. در عرض 10 ثانیه، مقاومت باتری اندازه گیری و در واحد میلی اهم نمایش داده می شود. برای باتری های با کیفیت، مقاومت داخلی بسیار کم است: در محدوده 20 تا 80 میلیون اهم اگر مقاومت داخلی باتری بیش از 500 میلی اهم باشد، این باتری ها برای دوربین دیجیتال و … که نیازمند تامین جریان بالا می باشند ، مناسب نیستند. آنها می توانند برای دستگاه های کم مصرف، مانند ساعت، کنترل از راه دور و … استفاده شوند. برای دستیابی به  حداکثر عمر باتری ها هنگامی که آنها به صورت سری استفاده می شوند بهتر از از باتری هایی با مقامت درونی نزدیک به هم استفاده گردد.

باتری های Alkaline و کلیه باتری های 1.5 ولتی دیگر به خوبی روی این دستگاه تست می شوند. در صورتی که باتری کاملا خالی با دستگاه تست شود خواندن و نمایش اطلاعات باتری امکان پذیر نمی باشد. لطفا توجه داشته باشید از آنجا که مقاوت داخلی باتری بسیار کوچک بوده و مقاومت محل تماس باتری با دستگاه فاکتور مهمی در نتیجه تست می باشد، نتایج تست در اسلات های متفاوت یا حتی در همان اسلات ( در شرایط متفاوت ) می تواند حدود 10 تا 20 درصد با یکدیگر متفاوت باشد که این مورد طبیعی بوده. در صورت نیاز دو بار تست کنید تا از نتیجه اندازه گیری صحیح مطمئن شوید.

در طی فرایند تولید حدود 30 میلیون اهم مقاوت در قسمت تماس دستگاه با باتری به وجود می آید و این مقاومت با مقاوت درونی باتری با هم محاسبه می شوند، این مقدار باید از میزان نمایش داده شده کسر شود تا عدد دقیق تری از مقاومت درونی باتری به دست آید.

هنگامی که یک باتری امپدانس بالا (به عنوان مثال بیش از 2500 میلی اهم) بر روی شارژر قرار می گیرد به دلیل امپدانس داخلی بالای آن، جریان شارژ واقعی نمایش داده شده می تواند بسیار کمتر از  جریان شارژ از پیش انتخاب شده باشد، در صورتی که این اتفاق روی دهد، این معنی نیست که شارژر معیوب است، در حالت برای پر شدن باتری زمان بیشتری مورد نیاز می باشد.

8.2 نمایشگر

جریان شارژ/ دشارژر: Time Elapsed مدت زمان سپری شده از زمان شروع به کار اسلات را نشان می دهد.
ظرفیت انباشته: ظرفیت باتری انباشته شده است در میلی آمپر ساعت نمایش داده می شود. برای حالت discharge ، میزان انرژی انباشته تخلیه شده را از باتری نشان داده می شود. برای حالت refresh، ظرفیت شارژ قبلی باتری نمایش داده می شود. ( حتی در صورتی که باتری در حال دشارژر شدن باشد )
Battery Voltage : ولتاژ لحظه ای باتری نمایش داده می شود.
حالت QUICK TEST : مقاومت باتری داخلی را نشان می دهد. mili- ohm(0.001R)
Full : پس از شارژ کامل باتری قابل شارژ در هر یک حالت های عملکرد دستگاه، trickle charging به طور خودکار شروع می شود. trickle charging از قابلیتی است که از over charge شدن باتری ، همچنین تخلیه خودکار باتری جلوگیری می کند.

9. تعمیر و نگهداری

دستگاه بدون نیاز به تعمیر و نگهداری است اما باید هر از گاهی تمیز شود. هنگام تمیز کردن، دستگاه باید از هر منبع برق جدا شود. فقط از پارچه خشک و نرم برای پاک کردن محفظه شارژر استفاده کنید. برای تمیز کردن از مواد سایند یا حلال استفاده نکنید.

10. دفع ضایعات

تجهیزات الکتریکی و الکترونیکی را به منظور حفاظت و بهبود کیفیت محیط زیست، حفظ سلامت انسان و استفاده حداقلی از منابع طبیعی ، بهتر است برای دفع به مکان هایی که بازیافت می شوند تحویل تا مجددا در آینده استفاده شوند.

10.2 دفع باتری های استفاده شده

باتری های قابل شارژر و باتری های یک بار مصرف را نباید به مکان های بازیافت کالا تحویل داد. دور انداختن باتری های مستعمل در زباله های خانگی ممنوع! باتری های قابل شارژ و معمولی حاوی مواد خطرناک می باشند که دفع آنها در طبیعت کار درستی نیست. نمادهای شیمیایی برای مواد خطرناک مربوطه عبارتند از Cd = کادمیوم، Hg = جیوه، Pb = سرب.

11 داده های فنی :
